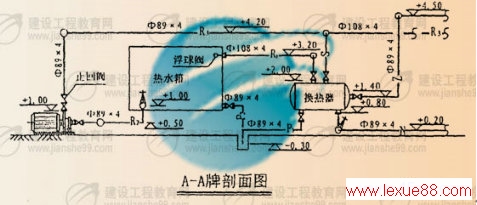

2．换热加压站工艺系统安装她“换热加压站工艺系统平面图”所示。
工程量清单统一项目编码
| 项目编码 | 项目名称 | 项目编码 | 项目名称 |
| 030601004 | 低压碳钢管 | 030604001 | 低压碳钢管件 |
| 030607003 | 低压法兰阀门 | 030610002 | 低压碳钢平焊法兰 |
| 030616003 | 焊缝X光射线探伤 |
问题：
1、根据背景数据，计算碳钢非标设备制作安装工程的以下内容，并写出其计算过程：
（1）计算制作安装每台设备筒体制作时的钢板材料损耗率，需用平直后的钢板数量，需用标准成卷钢板数量，每台设备制作安装的所需材料费。
（2）计算每台该设备制作安装的时间定额（即基本用工）每台设备制作安装的预算定额工日消耗量及人工费。
（3）计算出该设备制作安装工程量清单项目的综合单价及合价。
2、按照《建设工程工程量清单计价规范》（GB50500-2008）及其规定，以及给出的“工程量清单统一项目编码”，编列出该管道系统（支架制安除外）的分部分项工程量清单项目，将相关数据内容填入答题入答题纸表6.Ⅱ“分部分项工程量清单表”中，并将管道和管道焊缝X光射线探伤工程量的计算过程（其中89×4无缝钢管长度工程量已给定不需写计算过程），分部写在答题纸表6.Ⅱ“分部分项工程量清单表”的后面。
图例
蒸汽管-Z-
给水管-S-
热水管-R-
凝水管-N-
排放管-P-
截止阀-*-
止回阀-*-
疏水阀-*-
说明：
1、管道系统工作压力为LOMPa，图中标注尺寸除标高以m计外，其它均以mm计。
2、管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通现场挖眼连接，管道系统全部采用电弧焊接。
3、蒸汽管道安装就位后，对管口焊缝采用X光射线进行无损探伤，探伤片子规格为80×150mm，管道接每10m有7个焊口计，探伤比例要求为50%，管道焊接探伤片子的搭接长度按25mm计。
4、所有法兰为碳钢平焊法兰；热水箱内配有一浮球阀。阀门型号截止阀位J41T-16，止回阀为H41T-16，止回阀为H41T-16，疏水阀S41t-16，均采用平焊法兰连接。
5、管道支架为普通支架，管道安装完毕水进行水压试验和冲洗。
6、所有管道、管道支架除锈后，均刷防锈漆二遍，管道采用岩棉壳（厚度为50mm）保温，外缠箔保护层。 www.lexue88.com
Ⅲ电气安装工程
某控制室照明系统中1回路如图6.Ⅲ所示。
表中数据为计算该照明工程的相关定额：
| 序 号 |
项目名称 | 计量 单位 |
安装费（元） | 主材 | |||
| 人工费 | 材料费 | 机械使用费 | 单价 | 损耗率 | |||
| 1 | 镀锌钢管Φ15暗配 | 100m | 344.18 | 64.22 | 4.10元/m | 3% | |
| 2 | 暗装接线盒 | 10个 | 18.48 | 9.76 | 1.80元/个 | 2% | |
| 3 | 暗装开关盒 | 10个 | 19.72 | 4.52 | 1.50元/个 | 2% | |
人工单价为41.80元／工日，管理费和利润分别按人工费的30％和10％计。
问题：
1．根据图示内容和《建设工程工程量清单计价规范》（GB50500-2008）的相关规定计算工程量，管线工程量计算式填入答题纸上指定的位置，并根据以下给定的统一项目编码编制分部分项工程量清单及计价表（不计算计价部分），填入答题纸表6.Ⅲ。1中。
工程量清单统一项目编码
| 项目编码 | 项目名称 | 项目编码 | 项目名称 |
| 030204018 | 配电箱 | 030212003 | 电气配线 |
| 030204019 | 控制开关 | 030213001 | 普通吸顶灯及其他灯具 |
| 03020403 1 | 小电器 | 030213004 | 荧光灯 |
| 030212001 | 电气配管 | 030213003 | 装饰灯 |
2．假设镀锌钢管Φ15暗配的清单工程量为50m，其余条件不变，依据上述相关定额计算分析镀锌钢管Φ15暗配项目的综合单价，并填入答题纸表6.Ⅲ。1“工程量清单综合单价分析表”中。
（金额保留两位小数，其余保留3位小数）
| 序号 | 图例 | 名称 型号 规格 | 备注 |
| 1 | *** | 双管荧光灯 YG 2 2×40W | 吸顶 |
| 2 | *** | 装饰灯 FZS 164 1×100W | |
| 3 | *** | 单联单控暗开关 10A 250V | 安装高度1.4m |
| 4 | *** | 双联单控暗开关 10A 250V | |
| 5 | *** | 照明配电箱 AZM 400mm×200 mm×120 mm 宽×高×厚 | 箱底高度1.6m |
说明：
1、照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装。
2、管路均为镀锌钢管Φ15沿墙、楼板暗配，顶管敷管标高4.50m，管内穿绝缘导线ZRBV-500 2.5M
3、配管水平长度见括号内数字，单位未m
